比利时微电子研究中心（imec）近日在ITF World 2025大会上宣布了一项重磅突破：他们利用高数值孔径极紫外（High-NA EUV）光刻技术，成功制造出全球首个基于量子点自旋量子比特的器件。这可不是实验室里那种手工拼凑的“孤品”，而是用芯片厂最尖端的量产光刻机刻出来的——栅极间距仅有6纳米。

量子计算卡在哪？不是物理，是制造

过去几年，IBM、谷歌、IonQ等巨头在量子计算领域你追我赶，超导、离子阱、光量子等路线百花齐放。但一个尴尬的事实是：至今没有一家公司能造出真正有用的通用量子计算机。问题出在哪？物理学家们早就证明，理论上几百个逻辑量子比特就能碾压经典超算，但现实是，量子比特的“坏”比“好”快得多，纠错需要成千上万个物理量子比特来支撑一个逻辑量子比特。要造出百万量子比特级别的机器，光靠实验室里的“手搓”工艺根本行不通。

imec的解决方案很“半导体”——用硅量子点自旋量子比特。这种量子比特本质上就是一个纳米级的硅结构，能囚禁单个电子，利用电子的自旋态来存储和运算信息。它的最大优势在于：制造工艺和现有的CMOS产线高度兼容。换句话说，不需要为量子计算单独建一套工厂，直接“蹭”芯片厂几十年的技术积累就行。

高NA EUV：芯片制造的“光刻机皇”

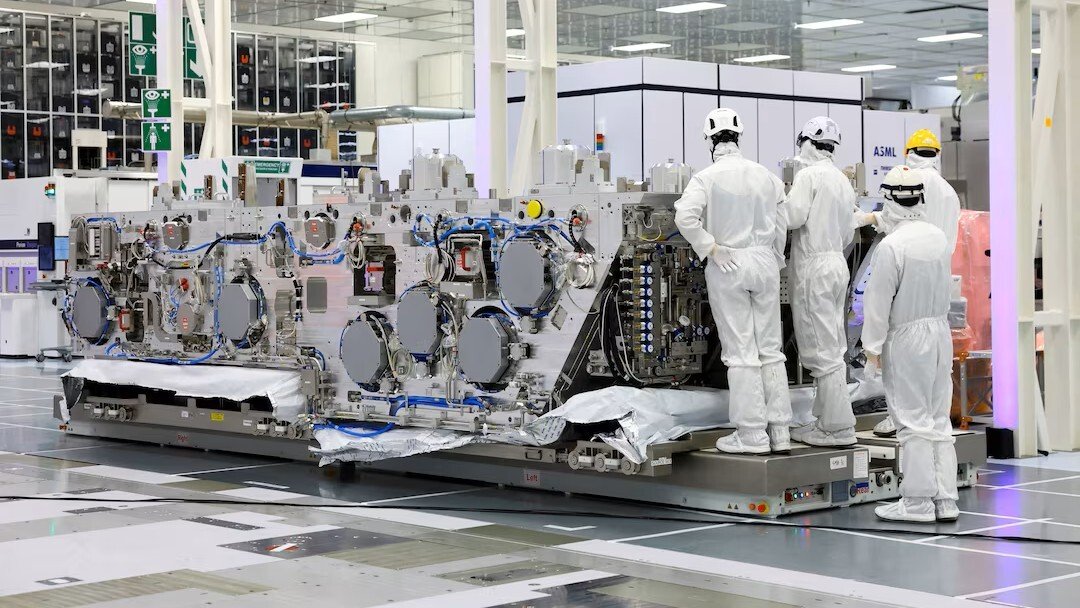

这次imec用到的High-NA EUV光刻机，是ASML最新一代的“印钞机”级设备，目前全球只有英特尔等少数几家公司拥有。它的分辨率极高，能刻出几纳米的线条。imec正是用它来制造量子比特的控制栅极——栅极之间的间距越小，量子比特之间的耦合就越强，控制精度和保真度就越高。此前硅量子点的栅极间距大多在10纳米以上，而imec直接干到了6纳米，这是工业级光刻机第一次在量子器件上展现出如此恐怖的精度。

不过，别高兴得太早。imec自己也承认，这只是一个“概念验证”。他们造出的量子比特阵列虽然功能正常，但离百万量子比特的实用系统还有十万八千里。真正的价值在于：它证明了量子计算可以“搭车”半导体行业的先进制造技术，而不是另起炉灶。这就像当年集成电路从分立元件走向大规模集成，制造工艺的标准化才是量产的基石。

对行业意味着什么？

如果imec的技术路线最终走通，量子计算的商业化时间表可能会大幅提前。目前最乐观的玩家（比如IBM）计划在2030年前后实现1000逻辑量子比特，而imec的CMOS兼容方案有望让芯片厂直接“复制粘贴”量子比特设计，就像今天生产CPU一样。当然，挑战也很大：量子比特对杂质和缺陷极度敏感，普通芯片的良率标准在量子领域可能完全不够看。但至少，imec已经把“不可能”变成了“可能”。

对于普通读者来说，这可能意味着：下一代旗舰手机里的AI处理器和量子处理器，可能会在同一家工厂、用同一台光刻机生产。这种“量子+AI”的融合，或许才是未来十年最值得期待的科技变革。
